Fremhæv og detaljer
1. Understøt PCB inden for størrelse (L)1500 * (B)450 mm.
2. Funktionen til automatisk dyseskift er blevet tilføjet til systemets. 39 dysepositioner øger hastigheden og fleksibiliteten ved integreret placering.
3. IC-kamera forbedrer størrelsen på IC-fotos og realiserer automatisk kalibrering med automatisk dyseskift.
4. Automatisk kalibrering af dysehøjde.
5. Øg bekvemmeligheden ved at genbruge materiale ved at tilføje en kasse.
6. 80 båndfødere for at øge antallet af samtidig fødekapacitet.
7. Måling af dyselufttryk for at forbedre arbejdsstabiliteten og fjerne forhindringer.
8. Optimeret softwaredesign for at forbedre brugervenlighed og stabilitet.

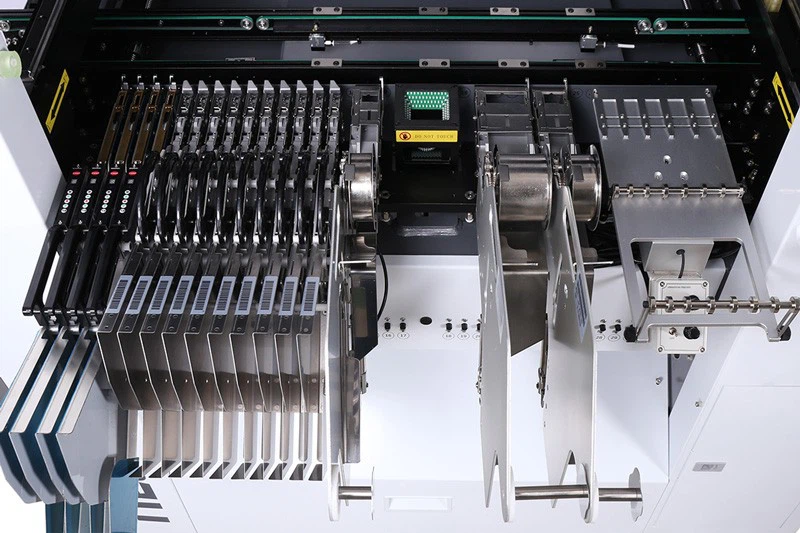

NeoDen N10P SMT maskinparameter
| Grundlæggende specifikationer | Model: NeoDen N10P |
| Antal hoveder:8 | |
| Drivsystem: Panasonic A6 750W servomotor | |
| Drivmetode: WON Linear Guide / THK Grinding-Grade Ball Screw C5-2040 | |
| Bevægelsesfeedback: SPM/IBG Magnetic Linear Encoder | |
| Præstationsparametre | Maks. Placeringshastighed:20.000 CPH |
| Positioneringsnøjagtighed:±0,01 mm | |
| Kontrolsystem: Fuldt lukket-løkkekontrolsystem | |
| Vision System: Dual Mark-kamera + Front Flying Camera + IC-kamera | |
| Komponentområde | Min. Komponentstørrelse:0201 |
| Maks. Komponentstørrelse:40 * 40 mm | |
| Maks. Komponenthøjde:16 mm | |
| Rækkevidde for flyvende kamerakomponenter:0201 - 22 × 22 mm | |
| IC-kamera Maks. Genkendelsesstørrelse:50 mm × 50 mm | |
| Fodersystem | Tapeføderkapacitet:80 (alle 8 mm) |
| Antal IC-bakker:10 | |
| Automatisk dyseskifter:39 Dysepositioner | |
| PCB anvendelig størrelse | Maks. PCB-størrelse (uden IC-bakke):450 mm × 1500 mm |
| Maks. PCB-størrelse (med IC-bakke):395 mm × 1500 mm | |
| PCB tykkelse:0.2 - 3.5 mm | |
| Hardware og strømforsyning | Maskinens dimensioner:1289 × 1254 × 1386 mm |
| Nettovægt:1000 kg | |
| Nominel effekt:600W | |
| Strømkrav: Enkelt-fase, 220V/110V, 50Hz/60Hz | |
| Lufttilførselstryk:0,6 MPa - 0.8 MPa | |
| Luftforsyningsflowhastighed:37 l/min |
NeoDen n10P video
Emballage & forsendelse
Emballage:
Et stykke i en trækasse
Passende mængde til en eksport trækasse
andet pakketilbehør i almindelig
Kundekrævet pakning er tilgængelig
Forsendelse:med fly, sø eller ekspres
Leveringstid:omkring 15 ~ 30 dage efter ordreoplysninger og produktion bekræftet.
Styrk den daglige vedligeholdelse
P&P-maskine er en enhed med høj-nøjagtighed, som kræver et rent arbejdsmiljø med konstant temperatur og fugtighed, så det er nødvendigt at have en rutinemæssig vedligeholdelse.
Krav til operatør
① Operatøren bør få en grundlæggende operatøruddannelse, som fuldt ud bør dække alle de færdigheder og viden, der er nødvendige for sikkert at betjene typen af pick and place-maskine.
② Drift strengt imod udstyrets instruktioner. Brug ikke maskinen med problemer. Stop maskinen, når der opstår en fejl, og kontakt-eftersalgsservicepersonalet, genstart for at arbejde efter problemet er løst.
③ Operatøren skal være koncentreret:
- Observation-- for at se, om der er en unormal situation, som f.eks. peel-boxen ikke virker, plastiktapen er knækket osv.
- Lytning - om du har mærkelig lyd, såsom støj fra placeringshoved, lyd fra tabskomponent, mærkelig støj fra transportbånd osv.
- Håndarbejde-- løs nogle små problemer i tide, såsom installation af feeder, korrektionsplacering osv. Hvis hovedmaskinens krop eller kredsløbsproblem er, bedes du kontakte eftersalgspersonalet. Formuler tiltag for at reducere/undgå store problemer.
FAQ
Q1. Hvordan kan jeg købe maskine hos dig?
A: (1)Konsulter os online eller via e-mail.
(2) Forhandle og bekræft den endelige pris, forsendelse, betalingsmetode og andre vilkår.
(3) Send dig proforma-fakturaen og bekræft din ordre.
(4) Foretag betalingen i henhold til den metode, der er angivet på proformafakturaen.
(5) Vi forbereder din ordre i henhold til proformafakturaen efter bekræftelse af din fulde betaling. Og 100% kvalitetstjek inden forsendelse.
(6) Send din ordre via ekspres eller med fly eller til søs.
Q2. Det er første gang, jeg bruger denne slags maskine, er den nem at betjene?
A: Ja. Der er engelsk manual og guide video, der viser dig, hvordan du bruger maskinen.
Hvis der er tvivl i processen med at betjene maskinen, er du velkommen til at kontakte os.
Vi leverer også oversøisk on{0}}service.
Q3. Er du en handelsvirksomhed eller en producent?
A: Vi er en professionel producent, der er specialiseret i SMT Machine, Pick and Place Machine, Reflow Oven, Screen Printer, SMT Production Line og andet SMT udstyr.
